| ７段 | ９段 | １１段 | １３段 | １５段 | |
| センタープレートが 全段ある場合 |
30万円 | 37万円 | 42万円 | 45万円 | 51万円 |
| センタープレートが上から３段目までの場合 | 27万円 | 34万円 | 37万円 | 40万円 | 45万円 |
| ７段 | ９段 | １１段 | １３段 | １５段 | |
| 最上段がある場合 | 31万円 | 36万円 | 39万円 | 42万円 | 45万円 |
| 最上段がない場合 | 30万円 | 34万円 | 36万円 | 38万円 | 41万円 |
| ７段 | ９段 | １１段 | １３段 | １５段 | |
| 最上段がある場合 | 39円 | 42万円 | 45万円 | 48万円 | 52万円 |
| 最上段がない場合 | 37万円 | 39万円 | 42万円 | 45万円 | 48万円 |
| 段数 | 7段 | 9段 | 11段 | 13段 |
| 価格 | 33万円 | 39万円 | 42万円 | 48万円 |
| ７段 | ９段 | １１段 | １３段 | １５段 | |
| 最上段がある場合 | 47万円 | 49万円 | 51万円 | 55万円 | 60万円 |
| 最上段がない場合 | 44万円 | 46万円 | 47万円 | 52万円 | 57万円 |
梱包費 30,000円 運送費 誠に恐れ入りますが大きくて重いものですので通常の運送業者では運んで頂けません。 運送費がかさみまして申し訳ございません。 引き取りを強くお願いしております。粗品を進呈しますので引き取りをご検討下さい。 なお東京方面につきましては直送も致しております。荷下ろし・日時等ご協力頂きますよう お願い申し上げます。 梱包時縦横奥行きの合計が3.2m未満のもの30,000円 上記長さが3.2mを越えるもの60,000円 上記運送費は4t車が入るところです。 入ることがでいない場合は別途料金が必要です。 進入路が狭小の場合は事前にご相談下さい。 階高2.2mを越えると梱包の長さは3.2mを越える可能性が高いです。 遠隔地・離島を除く ※兵庫県尼崎市の小社作業場に取りに来て頂ければ もちろん梱包費運送費は不要です。 取り付け工事費 70,000円 （但し取り付け工事を請け負うのは、兵庫県阪神地区大阪北部に限ります。） 商品以外の料金 銀行振込みの手数料
| 段数 | 7段 | 9段 | 11段 | 13段 | 15段 |
| 最適階高 | 154cm-168cm | 198cm-216cm | 242cm-264cm | 286cm-312cm | 330cm-360cm |
| 階高 | 140cm-175cm | 180cm-225cm | 220cm-275cm | 260cm-325cm | 300cm-375cm |
| 段数 | 適用階高 | 適用天井高 | 価格 |
| 9段 | 2,250mmまで | 2,100mmまで | 25万円 |
| 11段 | 2,750mmまで | 2,400mmまで | 30万円 |
| 梱包配送費は全国一律2万円 | |||
| 段数 | 適用階高 | 適用天井高 | 価格 |
| 9段 | 2,250mmまで | 2,100mmまで | 30万円 |
| 11段 | 2,750mmまで | 2,600mmまで | 35万円 |
| 13段 | 3,250mmまで | 2,700mmまで | 40万円 |
| 梱包配送費は全国一律2万円 | |||
フリータイプらくらくだー階段作りました。
フリータイプらくらくだー階段作りました。段が均等ではありません。

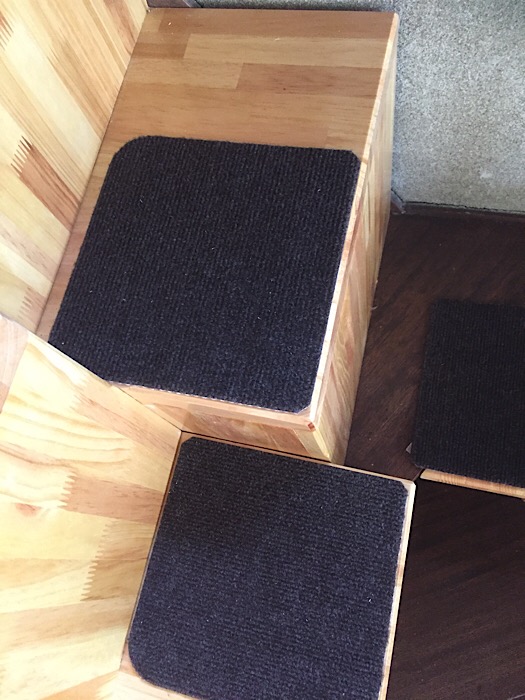

フリータイプらくらくだー階段作りました。上り始め部分
フリータイプらくらくだー階段は
既存の階段を
半日で
上りやすくする階段です。
今までの
らくらくだー階段は
既存の階段に
いくつもの
条件があって
なかなか取付できませんでした。
でも
足がご不自由な方が
何とか上りやすく
快適に安全に使えることだけを
目的に
制約を緩めて
取り付けることにしました。
今日2022年11月16日
らくらくだー階段フリータイプを
4時間半で取り付けてきました。
らくらくだー階段は
特許商品で登録商標です。
折り畳み互い違い階段は
互い違い階段を折り畳むための
スペースが必要です。
三つに折り畳みますので
理屈上は
天井高の
1/3の枠があれば
いいことになりますが、
そんな風にはいきません。
よくある120㎝の枠なら
天井高は
240㎝くらいが限度です。
（階高と天井高の組み合わせにより
有利な場合と
不利な場合があります。
実際の本例では
たぶん不利な例で
天井高2430ですが
枠に当たってしまいます。）
天井高が高い時でも大きな枠なら余裕
そこで
大き目の枠はないもかと
探しましたら
ポーランド製のものが
市販されていて
採用することにしました。
その枠を使って
作ったら
少し大きいだけなのに
余裕なんです。
折り畳み互い違い階段の枠の大小について
その上
この枠は
バネの機構が
日本製と全く違っているのです。
日本製は
バネの力を
増すと
開いているときに
最大の力を発揮して
折り畳むときに
付いてきて
うまく折り畳めません。
それなのに
ハッチを
開けた瞬間に
荷重が
もろにかかってきて
開く人が許容する重さを
上回ってしまうのです。
でも
ポーランド製の
枠は
ハッチを開くときに
最大の力を
発揮するようになっていて
ラッチ錠を開いても
閉まったままで
少しの力で
開いていきます。
開き切ると
締めようとする力は
最小になって
安定になるのです。
天井に無用に当たるのと、閉めるときには役に立たないので、2作目を作りました。
ラッチを開けるための鉤（かぎ）は固定されていて、開けるときだけ上に木がせり出します。
これだと開けるときは周りのプラスチックに当たるようになっていて天井には負担をかけません。
その他の時は、普通のフック棒とおなじです。
これで実用化しようと思います。
製品として二台作ります。
折り畳み互い違い階段は
使うときだけ引き出して
使わないときは天井内に仕舞ってしまいます。
蓋（ハッチ：扉）の上に三つに折り畳んで仕舞いこみます。
蓋の大きさが決まっていますので
折りたたんでしまえる互い違い階段はおのずと決まってしまいます。
互い違い階段部分に限度がありますので
天井高も限度があります。
天井高の限度は2500㎜程度だと考えていましたが
先日できたものは
2700㎜でした。
天井高2700㎜の折り畳み階段
天井ふところ（天井と上階の床との間）と天井高との組み合わせもありますので
2700㎜でもできない組み合わせもあるかもしれません。
それではもっと高い場合や、
それほど高くなくても組み合わせが悪いときは
絶対不可能なのかということになりますが
別に小さい台を取り付けることで可能です。
折り畳み互い違い階段の段がすべて天井内で仕舞えないときの台 階段をつけたとき 正面から
写真はわかりにくいですが
折り畳み互い違い階段（こい茶色の部分）の下に
台（淡い色の2段の台です）を
取り付けています。
この踏み台のような
台は
重さは10kg程度で
床の滑るように移動できます。
小社の折り畳み互い違い階段をご採用になった方がブログを書かれています。
「たくさん悩んで新昭和「折り畳み互い違い階段（杉原クラフト製）は間違いなかった」
書かれているのは
「ちばっしー 」様です。
採用の動機とか
取付後の感想を
詳しく書かれています。
互い違い階段や
折り畳み互い違い階段を
作った私が
折り畳み互い違い階段の良さを
何度力説しようとも
説得力がありません。
やはりここは
互い違い階段の採用者のご意見を
聞いていただくのが
適切かと思います。
「ちばっしー 」様ありがとうございます。
読んで下さいますよう
伏してお願いいたします。
以前尼崎グッドデザインを受ける時にデモ用見本を作りました。
この度グッドデザイン賞の二次審査を受けることになりました。
一次審査は書類審査
二次審査は現物審査です。
以前作っていたデモ見本を
倉庫の奥から取りだして
整備しました。
組み立ててみました。
相当の精度みたいです。
段がもちろん水平になっていて
手すり親柱が
垂直になっていました。
デモ台のクロスを貼り替えて
再生しました。
台の手すりは
前のタイプだったので
新しいものを作る予定です。
互い違い階段VX-Type デモ用見本 5段です
互い違い階段VX-Type デモ用見本踏面が水平
互い違い階段VX-Type デモ用見本手すりが垂直
審査は
7月末からの
3日間です。
中一日に
口頭審査があるので
出ようと思います。
ロフトくん仕舞い込むタイプ横面 使う時
↓↓↓
ロフトくん仕舞い込むタイプ 仕舞ったとき
使う時だけ取りだして使わない時には仕舞ってしまいます。
5年前に
意匠登録をしましたらせん階段
