ロフトくん上部バー取付用穴開け

ロフトくん上部バー取付用穴開け

ロフトくん上部バー取付用穴開け

ロフトくん上部バー取付用穴開け


ロフトくんは
軽く作るためにビームが
一本しかありません。

そのために
大きなねじり力が
かかります。

それを
スムーズに建物に伝えるために
上部バーを取り付けています。

上部バー取付用穴には
大きな力がかかるとともに
精度がないと
正確にできあがりません。

バーは
600mmから900mmの長さがありますので
0.2パーセントの
精度がないと
バーの前後で
プラスマイナス2mm以下になりません。

ビームの厚みは50mmですので
上下に0.1mmの誤差しか許されません。

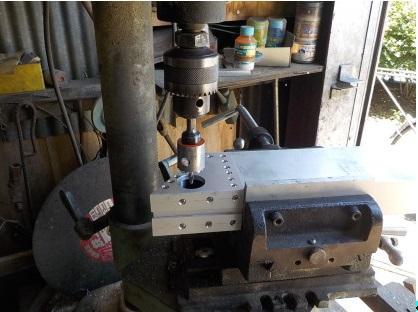

小社のボール盤では
その精度を出すのが
難しいのですが
今日
ロフトくん上部バー取付用穴を開けて
検査したところ
精度が出ていて
よかったです。

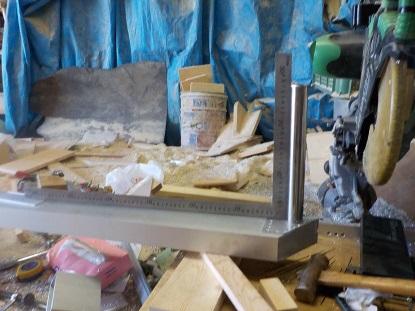

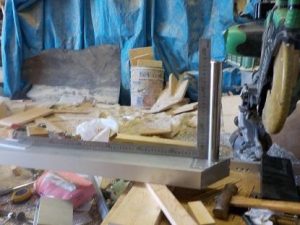

ロフトくん上部バー取付用精度確認

ロフトくん上部バー取付用精度確認
