3D　グラフィック

ΔE-Typeのグラフィック

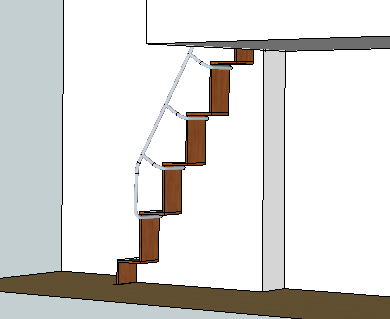

ΔE-Typeを取り付けたところ

---

　　　　　　　　　　　　　　　


グーグルの
フリーソフト
スケッチアップを
持っておられる方は
http://www.loft-mura.com/img/deltaE1.skp
からダウンロードして下さい
マウスで
あらゆる方向から見ることができます
実際は桟木を壁・床に取り付けます

---

グーグルの
フリーソフト
スケッチアップを
持っておられる方は
http://www.loft-mura.com/img/deltaE2.skp
からダウンロードして下さい 。

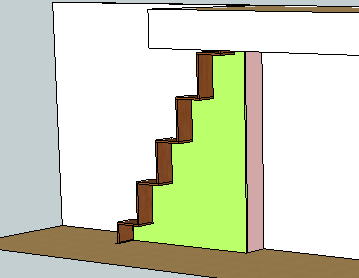

上図　みどり色の部分を小社ではセンタープレートと呼んでいます。
センタープレートはΔE-Typeで荷重を負担する重要な要素です。
一方　もも色の部分はふさぎ材です。
ふさぎ材は非構造材ですので例えば扉にすることもできます。

---

グーグルの
フリーソフト
スケッチアップを
持っておられる方は
http://www.loft-mura.com/img/deltaE3.skp
からダウンロードして下さい

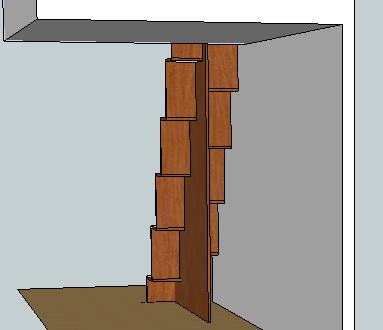

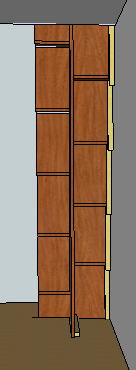

センタープレート・ふさぎ材に壁と同じ仕上げにすると
壁から稲妻形の階段がでているだけのように見えます。
しかし本当は壁が厚くなっています。
（建築用語で「壁がふかしている」と言います。）

---

グーグルの
フリーソフト
スケッチアップを
持っておられる方は
http://www.loft-mura.com/img/deltaE4.skp
からダウンロードして下さい。
マウスで
あらゆる方向から見ることができます。

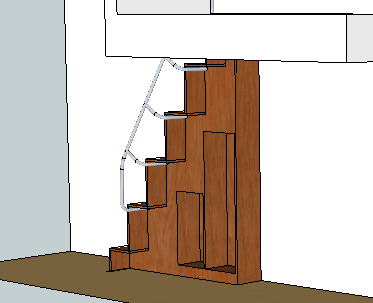

この壁が厚くなった部分に本棚を取り付けることもできます。
なおセンタープレートは構造材ですので
すべてを本棚にすることはできません。
上図の本棚は最大限度に近い大きさです

---

LX-Typeのグラフィック

グーグルのフリーソフト
スケッチアップを
持っておられる方は
http://www.loft-mura.com/img/lx.skp へのリンク
からダウンロードして下さい。
マウスであらゆる方向から見ることができます。

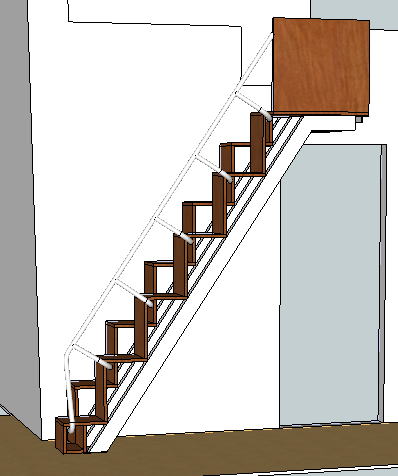

LX-Type　基本型です。

---

グーグルのフリーソフト
スケッチアップを
持っておられる方は
http://www.loft-mura.com/img/lx1.skp
からダウンロードして下さい。
マウスであらゆる方向から見ることができます。

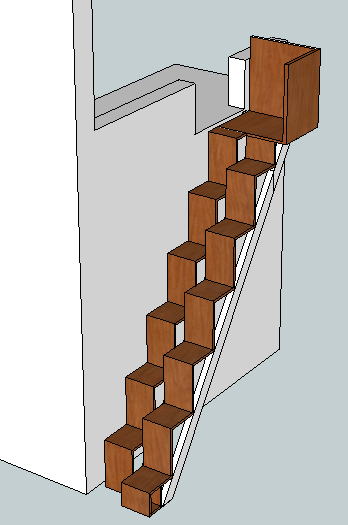

最上段に踊り場を付けたLX-Type　子供対策として手すり壁にした例です。
省略しています。

---

グーグルのフリーソフト
スケッチアップを
持っておられる方は
http://www.loft-mura.com/img/lx2.skp
からダウンロードして下さい。
マウスであらゆる方向から見ることができます。

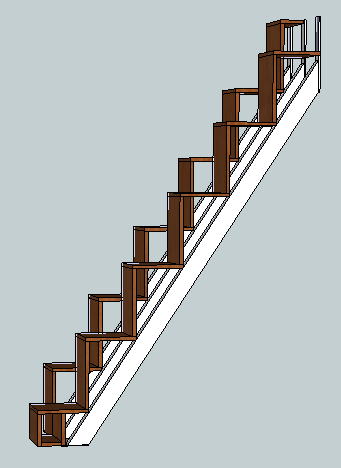

最上段から1段下に踊り場を付けたLX-Type
子供対策として踊り場の手すりは手すり壁です。

---

VX-Typeの3Dグラフィック

グーグルのフリーソフト
スケッチアップを
持っておられる方は
http://www.loft-mura.com/img/vx1.skp
からダウンロードして下さい。
マウスであらゆる方向から見ることができます。
スケルトンな階段です。ビームがアルミ製のものです。

グーグルのフリーソフト
スケッチアップを
持っておられる方は
http://www.loft-mura.com/img/vx2.skp
からダウンロードして下さい。
マウスであらゆる方向から見ることができます。
スケルトンな階段です。ビームが木製のものです。

スマートステップの3Dグラフィック

グーグルのフリーソフト
スケッチアップを
持っておられる方は
http://www.loft-mura.com/img/smart-stepp42.jpg
からダウンロードして下さい。
マウスであらゆる方向から見ることができます。
